制作基于arduino和RSCG12864B液晶模塊的圖形顯示GPS導航系統，其工作效果和成本可能無法與TB上的導航產品相媲美，但動手過程將為您帶來樂趣和知識。

背景知識要理解：

 Arduino相關基礎;

可以使用12864 LCD模塊;

可以使用arduino獲取GPS模塊通過串行通信定位信息;

能夠用arduino操作SD卡模塊;

需要的主要硬件：

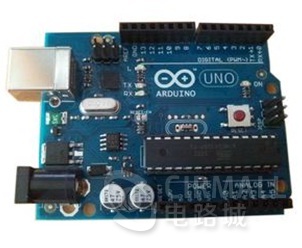

 Arduino UNO 1件;

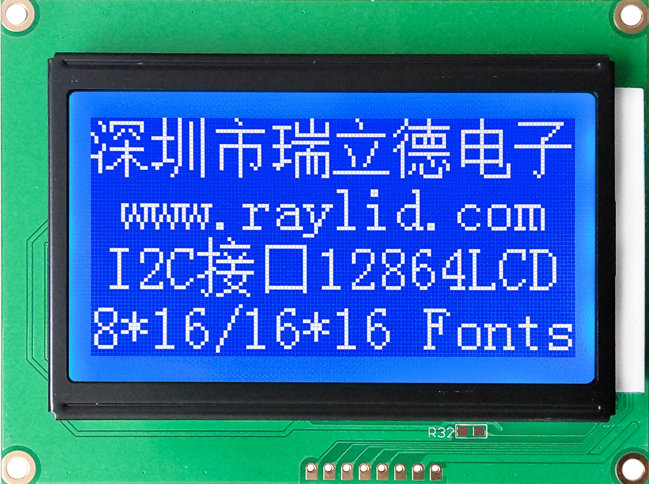

 RSCG12864B01 LCD模塊1件;

 U-PD2圖像下載工具

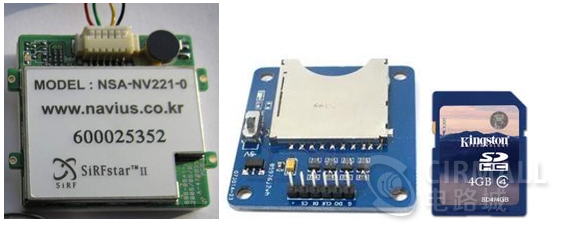

 1 GPS模塊;

 1套SD卡模塊和SD卡;

原理介紹：

地圖數據根據圖塊算法存儲在SD卡中，GPS定位信息通過串口獲得從中解析端口和緯度和經度坐標，并在12864上讀取相應的地圖數據液晶模塊根據經緯度坐標，同時顯示定位坐標點。

 1。地圖存儲算法 - 平鋪系統地圖平鋪系統

此生產中使用的地圖數據和地圖存儲算法源自Microsoft的bing貼圖，并已相應地進行了修改。有關詳細信息，請參閱：

 Virtual Earth Tile圖像URI參數分析

 Goolge和Microsoft Map Url參數

在圖塊系統中，地圖采用金字塔分層存儲結構。不同的圖層具有不同級別的地圖分辨率圖精細度。每層地圖被劃分為具有相同像素大小256×256的瓦片。該算法要解決的問題是給出

緯度和經度坐標以及縮放級別層索引得到相應的區塊編號。

算法在連接結束時實現的代碼[1 *]可以完全參考。

 2。設計12864 LCD模塊

 12864液晶模塊是單色液晶顯示模塊，寬128像素，高64像素。這種設計有兩種設計，以適應模塊顯示。

 1。將256X256像素磁貼切割成8個128x64像素的子圖塊，如下圖所示：

每層的每個圖塊都會相應處理。

 2。通過閾值方法將8位png索引圖像的道路數據轉換為二進制映射數據文件。為了在原始圖像中顯示文本信息，使用多閾值提取和求和方法來提取原始圖中的背景，特征和注釋。

文本數據，由于文本和背景之間的干擾，提取效果需要提高。

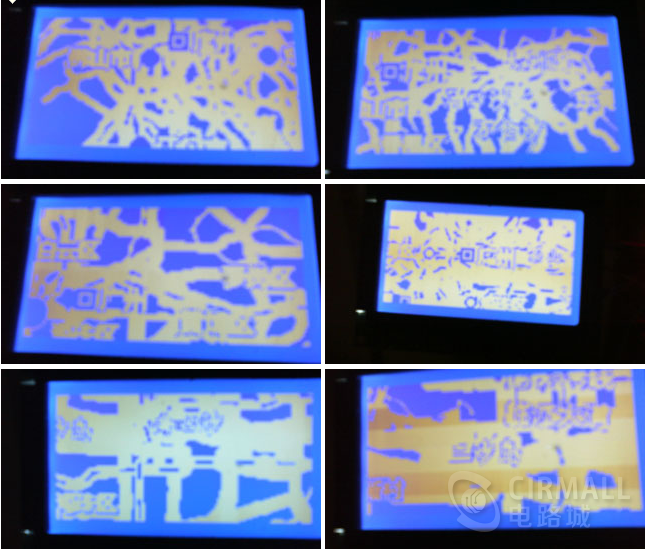

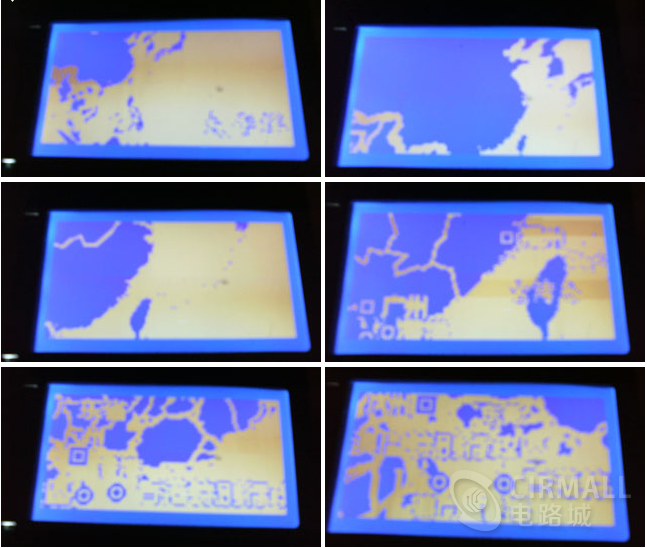

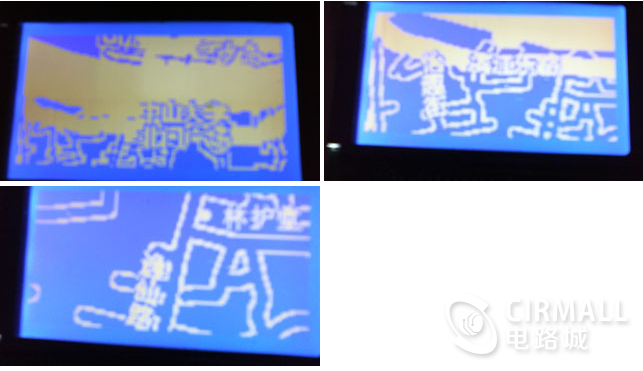

顯示效果：

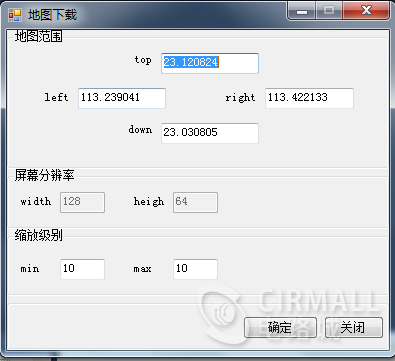

地圖生成程序需要連接到互聯網：

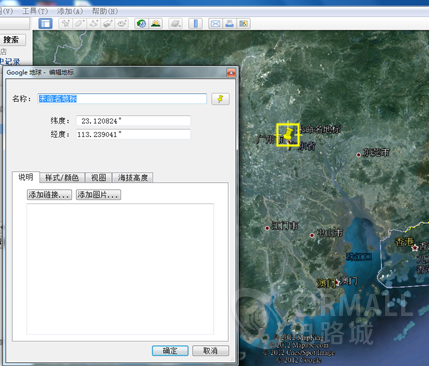

通過設置地圖范圍緯度和經度信息獲取要使用的區域，可以通過軟件或網頁獲取可顯示緯度和經度的地圖，如google earth。 ##緯度和經度的最大值和最小值都大而小，左右都很小。

建議使用縮放級別設置范圍從1到15.較大的地圖范圍和更高的縮放級別將增加地圖下載和顯示加載的時間。

 Arduino代碼說明：

 1。在RSCG12864B文件中添加一個點函數以減少重繪區域;

 2。使用具有小內存和只讀功能的SD模塊庫petit_fatfs;

 3。為地圖數據緩存分配1K內存。由于SD卡庫僅支持8.3文件名，因此地圖數據文件名由十六進制可變長度壓縮編碼命名。
